Трубы для теплого водяного пола: виды, особенности выбора и монтажа

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Установка и подключение теплого пола

Основные этапы укладки теплого водяного пола:

• укладка демпферной ленты по периметру комнаты;
• настил теплоизоляционных материалов;
• укладка металлической арматурной сетки (опционально);

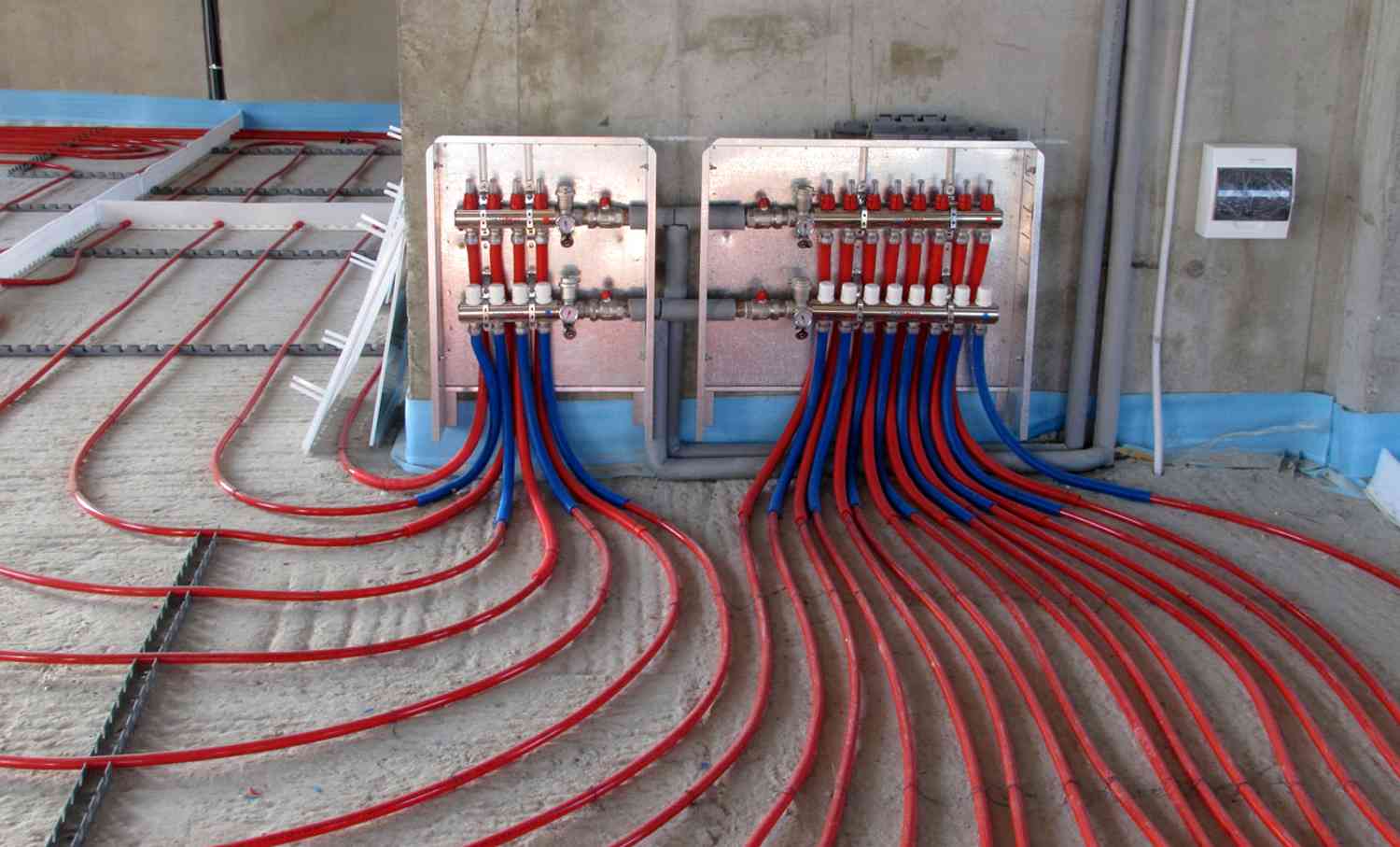

• установка коллекторного распределительного узла (гребенки “теплого пола”);
• раскладка труб с соблюдением рекомендованного радиуса изгиба;
• фиксация труб с помощью пластиковых хомутов или якорных скоб на гладких матах или фиксация в монтажных матах с бобышками;
• настил арматурной сетки поверх труб для придания системе дополнительной прочности (опционально);
• опрессовка системы в целях проверки ее прочности и герметичности

Укладку труб производят от коллектора, а в месте пересечения демпферного шва их защищают демпферной шиной во избежание механических повреждений. Если труба не слишком гибкая, крепежи располагают с шагом 100 см. При работе с эластичными материалами хомуты и скобы устанавливают значительно чаще – на расстоянии не более 70 см.

Если пробный пуск отопительной системы прошел успешно, приступайте к созданию стяжки пола. Обычно для этого используют цементный раствор с добавлением пластификатора в соотношении 3 к 1. Тщательно перемешайте состав до достижения равномерной структуры и сразу залейте им полы, чтобы он не успел загустеть. Средняя толщина слоя – 5 см от верхнего уровня теплоизоляции. Облегчить процесс помогут специальные готовые смеси, разработанные для заливки водяных “теплых полов”, однако это более дорогое решение

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Производители

Перед тем, как окончательно выбрать материал, специалисты советуют обратить внимание на следующих производителей:

• немецкая компания Renau – изготавливает трубы из полиэтилена и металлопластика, предназначенные для обустройства разных отопительных систем. Изделия отличаются высоким качественным уровнем, но есть большая вероятность, что вам подсунут поддельный товар,
• Uponor – финская фирма, занимающаяся производством труб. Изделия имеют продолжительный эксплуатационный период, так как в производстве задействованы высококачественные материалы,
• Ростерм и Наноплас – отечественные производители, выпускающие трубы из пластика. По своим характеристикам изделия не отличаются от импортных аналогов, а стоят значительно меньше.

Трубы для теплого водяного пола Uponor

Трубы изготавливаются из разных материалов, но популярными считаются недорогие варианты из металлопластика, полипропилена и меди с внешним диаметром в 16 – 18 мм.

Помните, что приобретать необходимо трубы, используемые для монтажа отопительной, а не водопроводной системы. Доверяйте проверенным брендам, выбирайте оригиналы, проверяйте документы, подтверждающие качество материала.

Требования к материалу

Система напольного жидкостного обогрева предполагает наличие нагревательного оборудования. Это может быть котёл или печь с теплообменником. Вода в нём разогревается до 80-90 0С. В магистраль теплоноситель поступает температурой 65 0С.

Чтобы разрешить вопрос, какую трубу лучше выбрать для системы отопления, необходимо, обратить внимание на устойчивость материала к высоким температурам. При аварийных ситуациях температура теплоносителя может достигать 70-80 0С. Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом

Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами

Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом. Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами.

Для эффективного обогрева водяной контур укладывают под бетонную стяжку. Она долго остывает, сохраняя тепло облицовочного покрытия пола. Изделия должны выдерживать нагрузку не только теплоносителя, но и быть устойчивыми к механическому воздействию глубокой стяжки.

Если проект тёплого пола требует укладку контура сухим способом, но прочность изделий может быть снижена. Какие ещё требования предъявляют к трубам тёплого пола?

1. Высокая теплопроводность материала, из которого выполнены изделия для тёплого пола.
2. Инертность к химическим веществам строительного раствора для стяжки.
3. Низкая сопротивляемость по отношению к теплоносителю. Все поверхности трубы для тёплого пола должны быть гладкими; шероховатость увеличивает гидравлическое сопротивление магистрали; увеличивается нагрузка на котёл или печь.
4. Устойчивость к коррозии и к воздействию биологических микроорганизмов.
5. Простота монтажа системы обогрева.

Обращают внимание не только на качество, но и на стоимость изделий. Медь стоит дороже, но водяной контур прослужит долго. Своими руками магистраль уложить сложно

Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен

Своими руками магистраль уложить сложно. Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

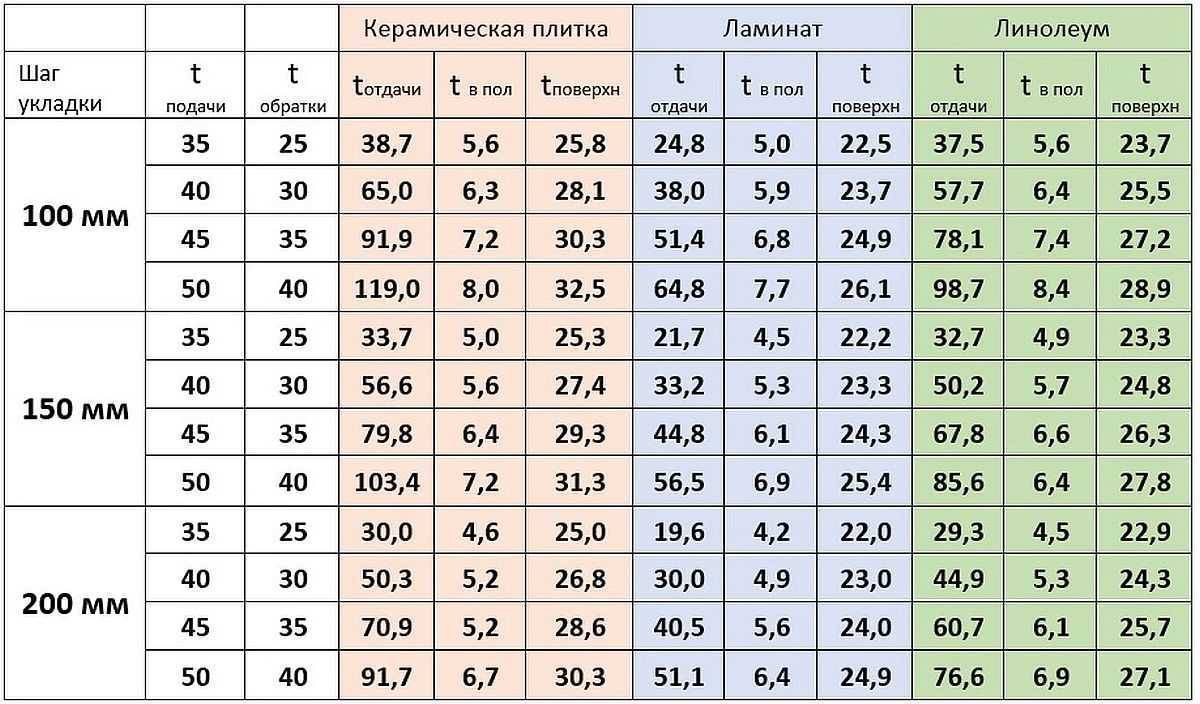

Расчет теплого водяного пола

Монтаж напольного покрытия нужно проводить так, чтобы получившаяся конструкция работала эффективно и в течение продолжительного времени.

В каждом отдельном случае расчет должен проводиться индивидуально, учитывая площадь и способ укладки контуров. Лучше всего воспользоваться одной из компьютерных программ, которые предлагаются заинтересованным пользователям. Возможен и другой вариант: обращение в одну из проектных организаций, расположенных по месту жительства.

Некоторые домашние мастера уверены, что все могут рассчитать самостоятельно, однако такая самоуверенность может быть в финале наказана неправильным прогревом помещения, когда происходит чередование теплых и холодных зон: так называемая «зебра», если расчет произведен неправильно, этот «зоопарк» исправить будет практически невозможно, так как конструкция прячется в бетонную стяжку.

Для монтажа водяного пола лучше обратится к специалисту

Если все-таки мнение хозяина о возможности правильного расчета остается неизменным, то при его проведении важно учесть:

• размеры предполагаемого напольного покрытия;
• наличие теплоизоляции:
• материал, который будет использоваться для утепления;
• тип чистового покрытия;
• размеры трубы и материал для системы теплого пола;
• температуру воды на «старте» работы;

Учет перечисленных параметров, позволяет определить:

• длину контура трубопровода;
• «шаг» трубы;
• способ укладки труб, затем заливаемых в стяжку.

Все они непосредственно повлияют на мощность теплоотдачи напольного покрытия.

Перед тем как проводить монтаж пола нужно тщательно все просчитать

Диаметры и схемы укладки

Наиболее распространенный диаметр для труб водяных отопительных конструкций, вне зависимости от материала, из которого они изготовлены – 16-20 мм. Исходя из этого, рассчитывается общее давление в системе.

Кроме того, на технические характеристики влияет способ укладки коммуникаций. Выделяют два наиболее популярных:

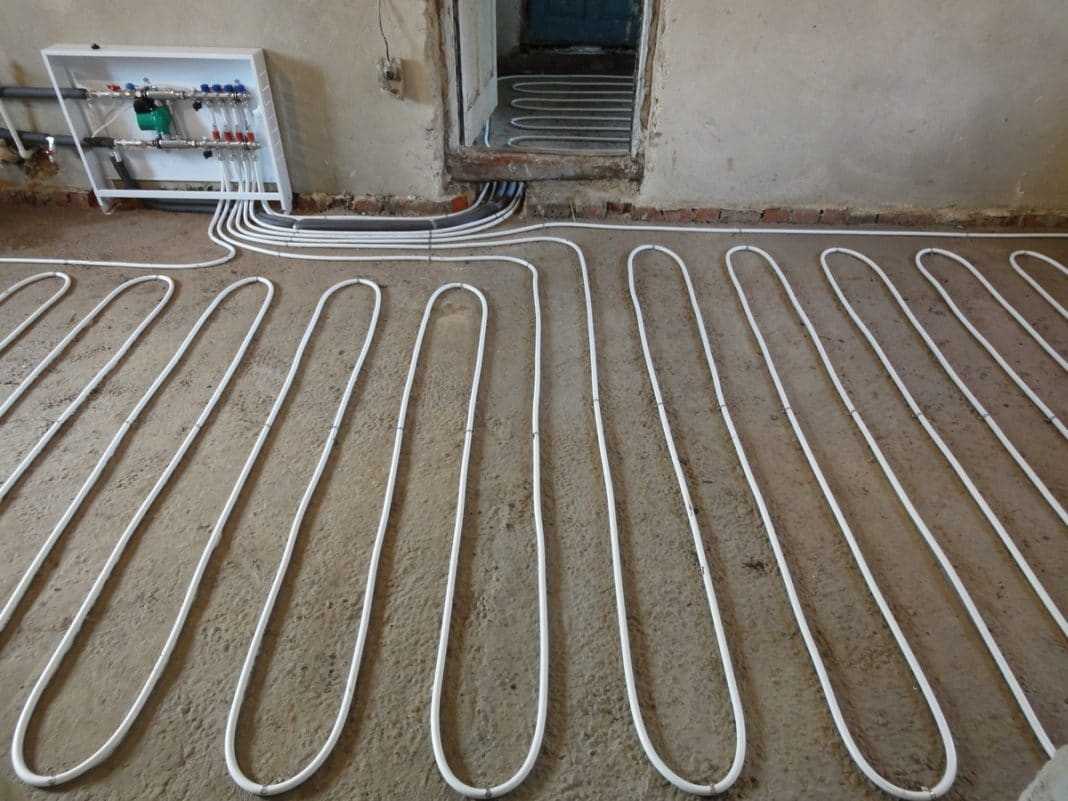

• Змейка – не очень технологичный способ. Вода от места врезки проходит по контуру и остывает по мере удаления от источника тепла. Таким образом, пол прогревается неравномерно.

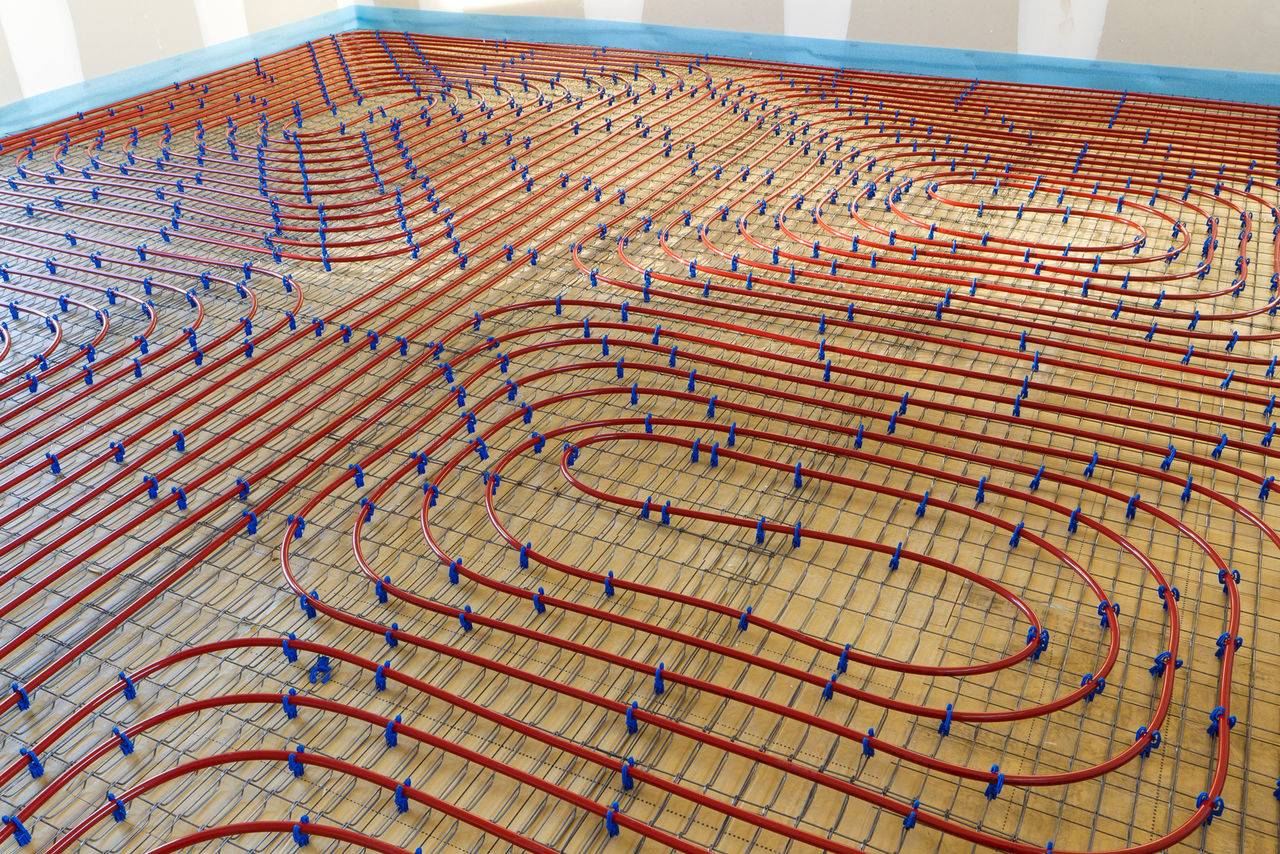

• Спираль. Наиболее оптимальный метод укладки. Теплоноситель направляется от врезки к центру комнаты, а затем возвращается обратно. Это обеспечивает равномерный нагрев площади пола.

В зависимости от специфики помещения, в одной комнате может быть от одного до нескольких спиральных контуров.

Критерии выбора

С требованиями разобрались. Под них подходят несколько видов труб. Сейчас рассмотрим критерии, по которым можно определить, какая труба лучше для водяного «теплого пола» в конкретном случае

К основным характеристикам, на которые необходимо обратить внимание, делая свой выбор, относятся:

• диаметр трубы;
• сложность монтажа;
• изломостойкость;
• вид материала;
• стоимость;
• репутация производителя.

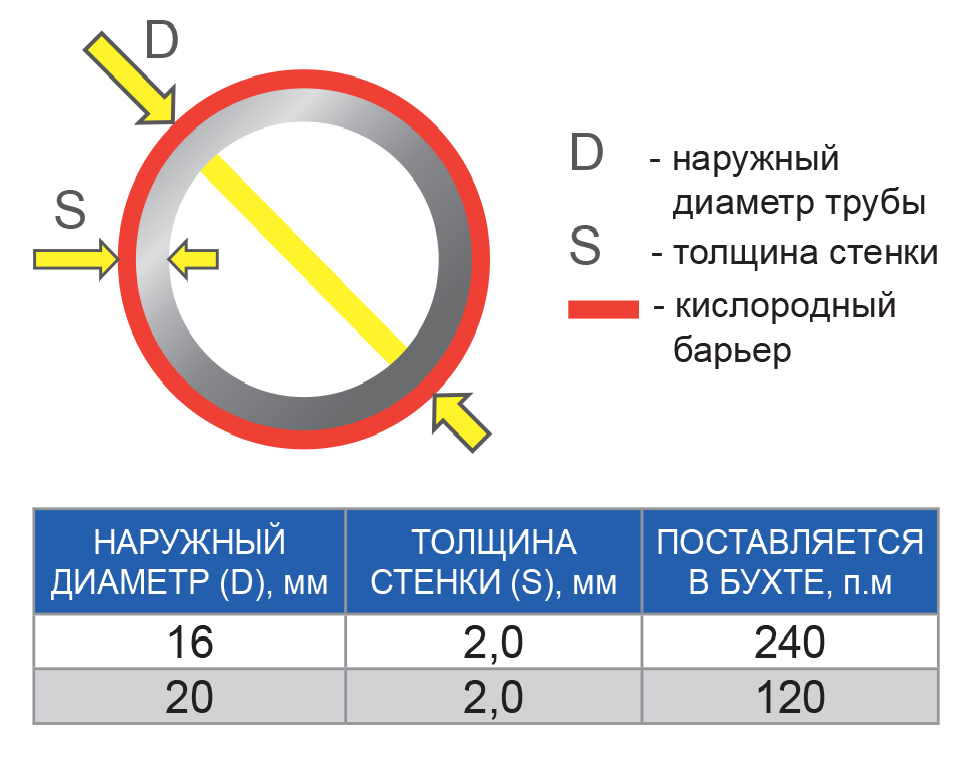

Диаметр трубопровода

Важным критерием выбора является диаметр труб. Он может быть 16*2, 18*2 и 20*2 мм, где первая цифра показывает диаметр трубы, вторая — толщину стенки. Сразу отбросим размер 18*2 — не является стандартным. Его можно скомплектовать только самостоятельно без каких-либо гарантий ни по качеству самой трубы, ни по качеству соединений.

У оставшихся размеров есть свои преимущества и недостатки.

Диаметр 16*2. Плюсы:

• относительно тонкая стяжка не крадет объем помещения;
• более короткий шаг — радиус изгиба меньше — обеспечивает равномерный прогрев пола;
• меньшее количество теплоносителя дает экономию топлива примерно на 40% по сравнению с трубой диаметром 20*2;
• шаг укладки в 100 мм позволяет обогреть небольшие по площади помещения (оптимальный — 150 мм).

Минусы:

• ограниченная величина одной трубы: из-за высокого внутреннего сопротивления стенок, насос любой мощности перестает качать жидкий теплоноситель через длинные трубопроводы — наступает эффект «запертой петли». Минимальная длина контура — 60 м, максимальная — 100 м. Все зависит от материала, из которого изготовлена труба. Так, для гофрированной металлической трубы — это 60 м, для пластика с идеально гладкими стенками — 100 м. Чтобы не ошибиться, лучше не превышать длину в 80 м;
• большее количество контуров, а, следовательно, и большее количество труб, что удорожает стоимость монтажных работ.

Диаметр 20*2. Преимущества:

• высокий уровень теплоотдачи из-за большего количества теплоносителя;
• можно уложить контур длиной 100-120 м;
• количество труб примерно на 30% меньше.

Недостатки:

• высота стяжки выше на 2-3 см;
• большой шаг укладки — не менее 250 мм;
• контур нельзя уложить в малых по площади помещениях.

Сложность монтажа

Укладка контура по сложности одинаковая для всех труб, кроме медных. А вот соединение может быть разным: простым и трудным. Одно дело накинуть пару гаек и закрутить, другое — использовать фитинги, для которых нужно иметь специальное оборудование. К трудоемким и замысловатым работам относится пайка медных труб специальной газовой горелкой.

Изломостойкость

Полимеры, из которых изготавливаются трубы, имеют разную гибкость и пластичность. В результате трубопровод одного и того же диаметра можно уложить в контур с шагом 100 мм или 150-180 мм, а то и 350 мм.

При укладке отопления в туалете или узком коридоре эту характеристику нужно обязательно учитывать. Наиболее важные параметры: вид материала и его стоимость рассмотрим отдельными пунктами.

Советы по выбору труб

На сегодняшний день для организации подогрева в полу можно использовать несколько разновидностей труб, которые отличаются по материалу, однако, подходят для закрытой прокладки. Наиболее популярными для этих целей являются изделия, изготовленные из:

• металлопласта;
• сшитого полиэтилена;
• меди.

Наиболее практичным и простым в работе материалом являются трубы из сшитого полиэтилена, большинство теплых полов монтируется именно из них

Укладка труб из металлопласта для тёплого водяного пола является благоприятным решением. Это связано с тем, что металлопластик обладает уникальными свойствами, которые отлично подходят для организации отопления в полу. Основными преимуществами труб из этого материала являются:

• пластичность, которая позволяет выполнять изгибы трубопровода во время монтажа;
• устойчивость к коррозии;
• хорошие прочностные характеристики, которые достигаются за счёт промежуточной алюминиевой прослойки;
• простота прокладки, которая позволяет без особого труда уложить тёплый пол из металлопластиковых труб своими руками;
• тёплый пол из металлопластиковых труб отличается демократичной стоимостью.

Коммуникация из сшитого полиэтилена отличается довольно высокими прочностными характеристиками, резистентна к низким температурам, а также легко поддаётся ремонту. Однако они имеют и некоторые недостатки, среди которых:

• не способны удерживать необходимую форму (выпрямляются в результате того, что на них воздействуют высокие температуры);
• сложны в монтаже.

Трубопровод, выполненный из меди, является довольно дорогостоящим вариантом. Использование изделий из этого материала требует организации дополнительных защитных мер при прокладке коммуникации в стяжке.

Выбор труб

Есть несколько видов труб для устройства отопительных трубопроводов:

• стальные;
• металлопластик;
• полипропилен;
• медь;
• сшитый полиэтилен.

Какая труба лучше для теплого водяного пола?

По нормативам для монтажа полов могут использоваться все виды, кроме черного металла (шовные трубы вообще монтировать закрытым способом нельзя).

Металлопластиковые и полипропиленовые трубы применяются чаще других для теплого пола где теплоносителем служит вода.

Это объясняется, прежде всего, удобством монтажа: трубы смотаны в бухты, одной бухты хватает на много метров помещения. При необходимости соединение труб осуществляется сваркой/пайкой: резьбовые и фитинговые соединения при закрытом монтаже исключаются.

Металлические трубы приходится варить часто, монтаж затягивается надолго.

Другие плюсы труб из полипропилена и металлопластика:

• коррозийная и абразивная стойкость;
• долгий срок службы (50 лет);
• демократичная цена (в отличие от меди и сшитого полиэтилена).

Друг от друга по техническим показателям эти два вида труб отличаются несильно.

Металлопластиковая труба состоит из трех слоев – алюминиевого среднего, пластикового внешнего и внутреннего. Пластик предохраняет внутренний слой от коррозии, металл придает изделию прочность и жесткость.

Недостатком пластиков является высокое температурное расширение. Деформации металлопластиковых труб препятствует металлический слой. Полипропиленовые для прочности и жесткости армируют стекловолокном или фольгой из алюминия.

Предпочтительный диаметр трубы для теплого водяного пола – 1,6-1,8 сантиметра. Трубы с таким сечением несущественно «поднимут» пол и несильно уменьшат полезное пространство комнаты.

При выборе следует акцентировать снимание на целевом назначении труб. Обычные водопроводные трубы, даже с высокой термостойкостью, для отопления не подходят, т.к. их теплоотдача недостаточно высока.

Необходимые характеристики:

• теплопроводность минимум 0,43;
• линейное расширение максимум 0,025.

Электронные помощники

Максимальная длина теплого водяного пола может быть рассчитана не только вручную. Однако электронному калькулятору потребуется целый ряд параметров:

• Длина и ширина комнаты.
• Требуемая температура в жилых помещениях.
• Температура на входе в систему, которая должна быть отображена на фото с упаковки напольного покрытия.
• Температура на выходе из системы, которая обычно на 5 градусов меньше той, что на входе.
• Параметры укладки труб и расстояние между трубами теплого пола.
• Вид напольного покрытия.
• Длина участка трубы от коллектора до первого изгиба контура (иначе называется подводящей магистралью).
• Толщина гидроизоляционного слоя.
• Расчётная мощность квартиры. К сожалению ее нельзя определить самостоятельно, только если нет углубленных знаний в сантехнике (подробнее: “Расчет мощности теплого пола: что следует знать”).
• Размер стартовой стяжки, хотя в большинстве случаев она не требуется, так как всегда находится под системой коммуникаций.
• Толщина конечной стяжки или той, в которую заливается бетоном система коммуникаций.

Расчет теплого пола электрического: основные параметры
