Полная экологическая чистота и гигиеничность питьевых водопроводов
Каждый уважающий себя человек, солидная компания или организация постоянно заботится не только о себе, но и о здоровье своих родных, подчиненных. А все начинается с воды, как и наша жизнь в целом. Так что, прежде всего, нужно подумать о подаче экологически и гигиенически чистого сока Земли – так еще называют воду.
Решили эту проблему немецкие специалисты, которые для производства труб aquatherm пользуются экологически чистым сырьём fusiolen PP-R.
Профессионалы из Германии для всестороннего исследования материала использовали не только собственные лаборатории, имеющиеся на заводе aquatherm GmbH, но и воспользовались оборудованием, которое им любезно предоставили многие независимые лаборатории.
Результаты проведенных опытов подтвердили высокие экологичные стандарты используемого заводского сырья для производства трубных конструкций.
Более того, благодаря многим положительным физическим и химическим свойствам, при создании материалов были учтены ряд особых требований к питьевому водоснабжению и отоплению. «Материал будущего» – так назвали сырьё fusiolen PP-R.
Соответствие ГН 2.1.5.1315-03, наличие сертификатов Greenpeace и LEED U.S.A свидетельствует о том, что в материале не содержатся вредные для здоровья металлы (медь, железо, никель, свинец и пр.), а также в процессе эксплуатации исключается возможность выброса вредных веществ в окружающую среду.
Особенности сварки полипропиленовых труб
Для сваривания изделий данного типа используется способ термической полифузии. Заключается он в нагреве свариваемых частей с последующим их быстрым соединением. Выполняется эта процедура с помощью специального паяльника. Некоторые производители таких инструментов оснащают их сразу двумя нагревательными элементами, мощности которых хватает для нагрева труб конкретного диаметра. Казалось бы, это плюс. Но не в данном случае.
Для качественного соединения труб при помощи метода термодиффузии потребуется специальное оборудование и четкое соблюдение технологии сваривания
Время нагрева зависит от:
- диаметра трубы;
- ширины сварочного пояса;
- температуры окружающей среды. Она не должна выходить за пределы нормы.
Материал после нагрева сохраняет пластичность очень короткое время. За несколько секунд нужно успеть зафиксировать соединение, одновременно избавляясь от перекосов. Оптимальной температурой для разогрева считается отметка +260˚С. Для обеспечения надёжного соединения материал трубы необходимо прогреть достаточно сильно. Но чрезмерный нагрев может вызвать потерю формы. Поэтому следует контролировать время выполнения данной операции. В зависимости от сечения труб оно составляет:
- 8…9 секунд для труб сечением 20 миллиметров;
- 9…10 секунд, если свариваются трубы диаметром 25 миллиметров;
- 10…12 секунд при сварке труб диаметром 32 миллиметра и т.д.
Нагретые и уже соединённые трубы необходимо правильно остудить. Фиксация требует столько же времени, как и фаза нагрева. Если поспешить и прекратить выполнение этой процедуры раньше положенного времени, возникнет деформация соединения. Сварка полипропиленовых труб – относительно непростой процесс. Критичным является не только несоблюдение времени нагрева, но и невыполнение правил пайки. Основные из них следующие:
- во время работы сварочный аппарат всё время должен находиться во включённом состоянии;
- обязательное нанесение на поверхность трубы разметки с целью обеспечения должной глубины сварочного шва.
- соединяемые элементы должны подвергаться нагреву одновременно.
Узнав, какими бывают полипропиленовые трубы, большинство наших соотечественников предпочитают покупать именно такие изделия. Вложенные деньги окупятся сторицей за счёт многих факторов. В частности низкая теплопроводность материала позволяет отказаться от покупки и монтажа теплоизоляции. При этом экономия тепла во время транспортировки теплоносителя составляет порядка 20%. То есть расход газа в автономной системе отопления тоже можно уменьшить.
Характеристики полипропилена
Одно название «полипропиленовые трубы» объединяет семейство полимерных материалов и конструкций с широким диапазоном технических характеристик и охватывающее большой спектр задач.
Для создания труб используется:
- гомополимер полипропилена (PPH) для простых задач, как базовый материал, первым введенный в эксплуатацию;
- Блок-сополимер (PPB) с увеличенной прочностью, но для низкотемпературных магистралей и трубопроводов;
- Статический сополимер пропилена с этиленом (PPRC, PPR) для горячего и холодного водоснабжения и использования в промышленных магистралях и транспортных системах;’
- Специальный полипропилен (PPs) как наиболее термостойкий и долговечный материал из семейства.
Для организации горячего и холодного водоснабжения в жилых и общественных зданиях широкое применение находят полипропиленовые трубы PPB, PPRC (PPR) и PPs.
Основное деление происходит по эксплуатационным характеристикам, таким как выдерживаемое давление и температура транспортируемой среды. Определяет это маркировка типа «PN» с цифирным обозначением, которое определяет номинальное эксплуатационное давление при температуре 20ºС.

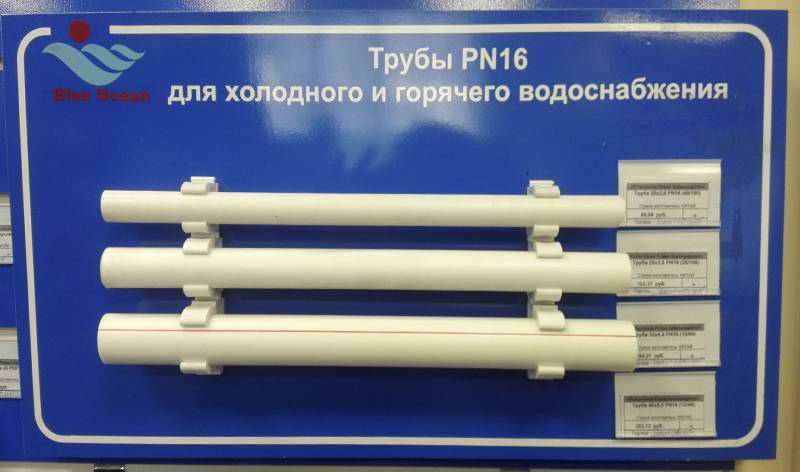

Стандартизированный ряд включает в себя трубы с обозначением PN10, PN16, PN20, PN25 и PN32, выдерживающие от 1.0Мпа до 3.2 Мпа.
По конструкции выделяют трубы с однородными стенками, с армированием алюминием и армированием стекловолокном. С этим связаны еще две важные характеристики: кислородопроницаемость (скорость диффузии кислорода) и тепловое линейное расширение материала.
Последней характеристикой является типоразмер. Стандартами оговаривается внешний диаметр и толщина стенок, и это следует учитывать в расчетах и при проектировании коммуникаций, где будут задействованы полипропиленовые трубы. Внешний диаметр определяет общие габариты системы, способ укладки, а толщина зависит от конструкции трубы и ее класса.
Внутренний диаметр рассчитывается исходя из двух перечисленных выше. Например, для PN10 диаметром 20 мм толщина стенки составляет 1,9 мм, а для армированной алюминием или стекловолокном трубы PN25 и таким же внешним диаметром 20 мм, стенка уже 3,4 мм. Внутренний диаметр, как и пропускная способность, отличается.

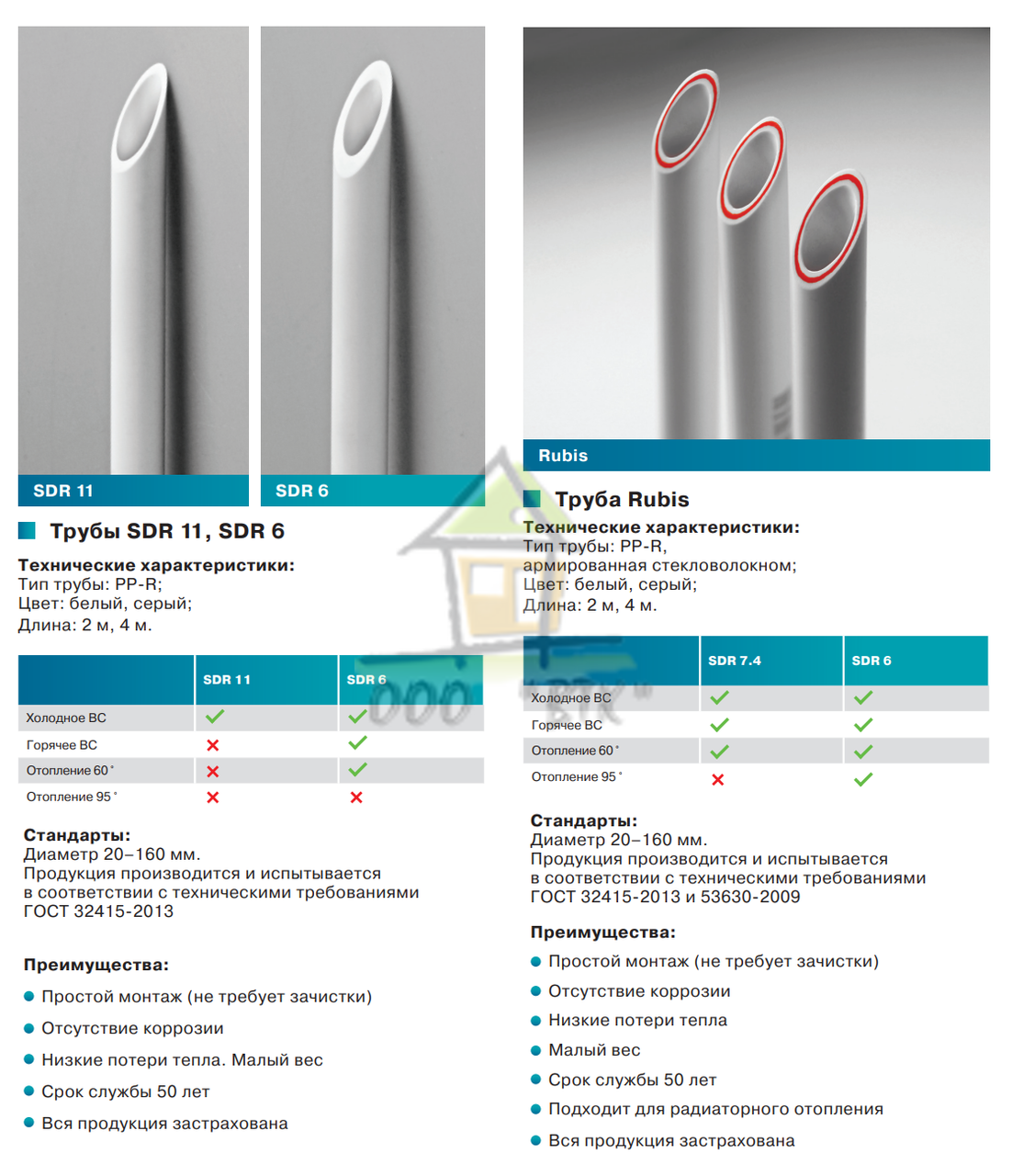

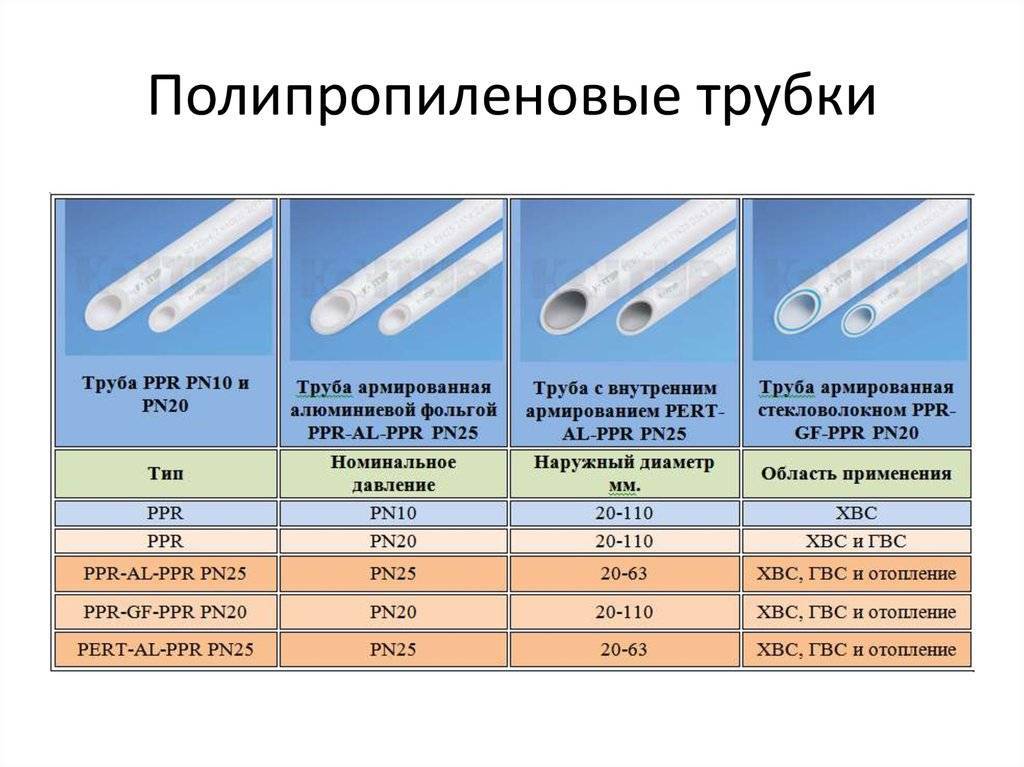

В таблице отражено деление труб по классам и конструкции и характеристики.
| Марки ровка | Армирование | Номинальное давление при Т = 20ºС, МПа (бар) | Номинальное давление при Т = 75ºС | Коэфф. Температурного расширения, 10-4/К | Диффузия кислорода, мг/м2*сутки |
| PN10 | Нет | 1,0(10) | — | 1,80 | 900 |
| PN16 | Нет | 1,6(16) | — | 1,80 | 900 |
| PN20 | Нет | 2,0(20) | 0,6 | 1,80 | 900 |
| PN20 | Стекловолокно | 2,0(20) | 0,6 | 0,35 | 650-850 |
| PN25 | Стекловолокно | 2,5(25) | 1 | 0,35 | 650-900 |
| PN25 | Алюминий перфорированный | 2,5(25) | 1 | 0,26 | 450 |
| PN25 | Алюминий сплошной | 2,5(25) | 1 | 0,26 | |
| PN32 | Стекловолокно | 3,2(32) | 1,5 | 0,35 | 650-900 |
| PN32 | Алюминий перфорированный | 3,2(32) | 1,5 | 0,26 | 450 |
| PN32 | Алюминий сплошной | 3,2(32) | 1,5 | 0,26 |
Стандартный ряд размеров по внешнему диаметру: 16(1,6), 20(3,4), 25(2,3), 32(2,9), 40(3,7), 50(4,6), 63(5,8). Дополнительно указана толщина стенки для армированных труб PN20(25).
Как выбирать полипропиленовые трубы
Для правильного подбора данных изделий необходимо принять во внимание пять моментов. Маркировка полипропиленовых труб уже обсуждалась, поэтому остаются 4 важных фактора
Максимальная температура. Выбор следует делать, исходя из предполагаемого значения этого параметра теплоносителя с учётом маркировки полипропиленовых труб. Как было сказано выше, PN25 – лучший выбор для систем отопления, PN20 – для горячего водоснабжения, PN16 – для систем подвода холодной воды.
Обычный домашний водопровод можно смонтировать из труб небольшого диаметра
Диаметр. Подбирать его необходимо с учётом технических характеристик создаваемой трубопроводной системы. Лучшими полипропиленовыми трубами для квартирной разводки считаются изделия с диаметром 20 и 25 миллиметров. Для стояков же лучше применять изделия с сечением 32 или 40 миллиметров. Толстостенную полипропиленовую трубу большого диаметра используют для магистрального трубопровода, монтируемого в подвале многоквартирного дома.
Предельно допустимое давление. Если говорить об использовании в быту, то подходят практически все типы труб, включая изделие марки PN10. Как связан срок их службы с давлением и температурой, рассмотрим на примере этой трубы.
- температура воды 20˚С. Срок службы составит не менее 50 лет, если давление в центральной магистрали не превысит отметку в
- температуры воды 50˚С. В этом случае, чтобы срок службы составлял 50 лет, необходимо выдерживать давление, не превышающее ;
- температура воды 70˚С. Срок эксплуатации будет равен заявленному производителем при давлении ;
- температура воды долго держится на уровне 95˚ С. В этом случае о сроке службы 50 лет не может быть и речи. Максимум – это какие-то 5 лет при постоянном давлении .

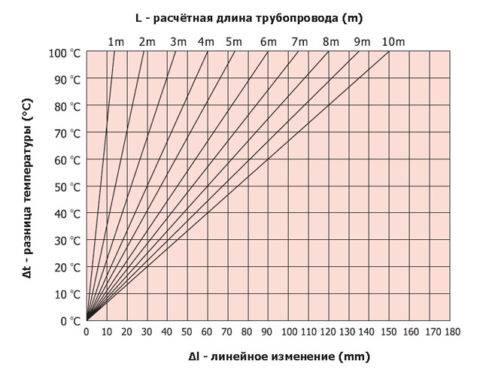

Коэффициент температурного расширения. Мы уже знаем, что полипропиленовые трубы — это такие изделия, геометрия которых меняется при высокой температуре транспортируемой жидкости. Изменения касаются толщины их стенок. А это критично для такого параметра, как пропускная способность трубопровода.
Трубу типа PN20 закрыто прокладывать не рекомендуется. Ведь её деформация может вызвать появление трещин в слое штукатурки. А вот применение полипропиленовых труб типа PN25 позволяет выполнять укладку и закрытым, и открытым способом. В последнем случае интерьер жилого помещения не ухудшится по причине отсутствия изгиба данных изделий. Ведь труба армированная из полипропилена отлично держит свою форму.
Что касается срока службы полипропиленовых труб, то при правильном использовании каждая из них прослужит не менее пяти десятков лет.
Водопровод, проложенный внутри стен, не испортит вид и стиль ванной комнаты, но для такого способа прокладки нужно выбирать прочные трубы
Критерии выбора
Посмотрев на маркировку трубы, можно сразу понять, для каких целей она предназначена, так как аббревиатура PN означает «номинальное давление», а цифры – его рабочий показатель.
PN-10 со стенкой в 1,9 – 10 мм – рассчитаны на температуру до 45 градусов, то есть применимы только в системах холодного водоснабжения. Тонкостенные, выдерживают напор до 1 МПа или 10 атм.Можно применять для обустройства теплого пола, но с учетом температурного режима. Диаметр внутри и снаружи – 16,2 – 90 мм, 20 – 110 мм. PN-20 со стенкой в 16 – 18,4 мм – наиболее востребованы, так как практически универсальны. Подходят для х/г водоснабжения, отопления, оборудования теплых полов. Выдерживают до 95 по Цельсию и давление в 20 атмосфер. Имеют отличную пропускную способность, используются в частных и благоустроенных домах, общественных учреждениях, на предприятиях. Диаметр внутри и снаружи – 10,6 – 73,2 мм, 16 – 110 мм.
PN-25 со стенкой в 4 – 13,3 мм – предназначены для обустройства стояков, систем отопления и водоснабжения, теплых полов, в промышленных целях. Давление при работе – 25 атмосфер, температура – 95 градусов. Не подвержены тепловой деформации. Диаметр внутри и снаружи – 13,2 – 50 мм, 21,2 – 77,9 мм.

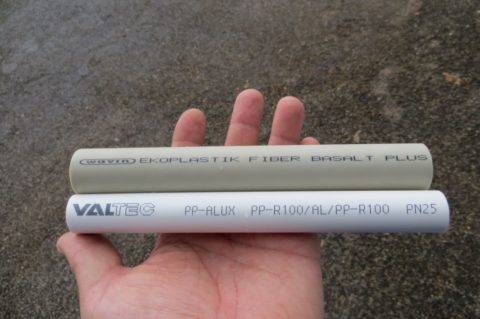

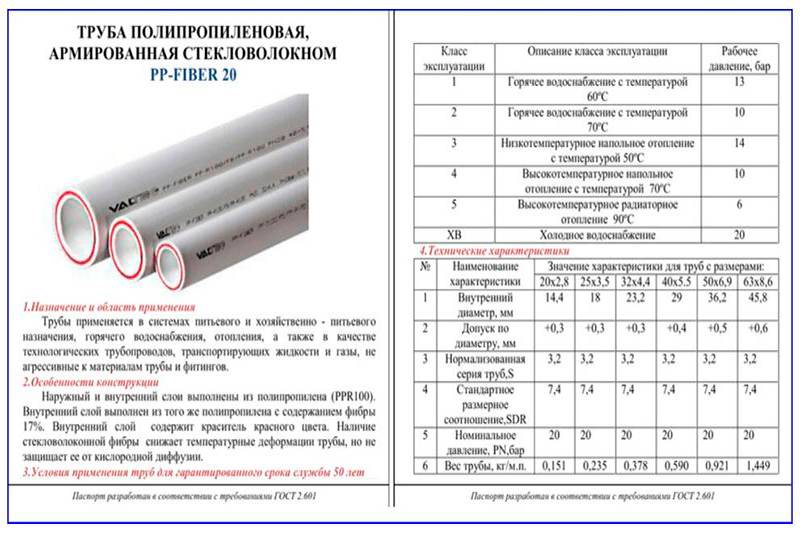

При выборе полипропиленовых труб, армированных стекловолокном, для монтирования системы отопления нужно отталкиваться от собственных требований и технических характеристик изделия:
- Показания максимальной температуры;
- Номинальное давление;
- Диаметр.
Соответственно, наиболее подходящими полипропиленовыми трубами со стекловолокном для отопления являются PN-20 и PN-25 с d 16 – 40 мм, для теплых полов – все три типа. Для выполнения подводки к радиаторам оптимальны модели диаметром от 20 до 24 мм. При установке труб меньшего размера внутренний шов, образующийся во время пайки, может стать препятствием для свободного протока воды.
Для стояков следует выбирать образцы размером не меньше 32 мм, в противном случае внутренний диаметр будет мал для полноценной циркуляции. Трубы с d 40, ввиду массивности, чаще применяют для скрытого монтажа.
Исходя из вышеперечисленного можно сделать вывод, что трубопровод из пропилена с GF слоем – почти идеальный вариант не только для канализационной или водопроводной, но и для отопительной системы.
К тому жестекловолокно является антидиффузным барьером, не допускающим проникновения кислорода. Диффузия чревата ускорением коррозийных процессов всего металлического оборудования – насосов, котлов и т. д. Особенно быстро это происходит в водосистемах с высокой температурой – горячее водоснабжение, отопление.
Неармированные PP трубы таким свойством похвастать не могут. По многим критериям они значительно уступают армированным фиброволокном, особенно относительно систем отопления – трубы полипропиленовые без армирования толще, слабее, склонны к деформации.
Сборка водопровода
Способ монтажа полипропиленовых труб — низкотемпературная пайка. Поверхности трубы и фитинга оплавляются при контакте с тефлоновой насадкой паяльника и совмещаются друг с другом. Благодаря молекулярной диффузии пластик деталей сплавляется в единое целое, и после охлаждения соединение готово к эксплуатационным нагрузкам.
Нагрев деталей низкотемпературным паяльником
Как паять
Как долго нужно греть трубу и фитинг паяльником? Исчерпывающая инструкция содержится в приложении к СНИП 2.04.01-85, описывающем правильный монтаж полипропилена.
| Наружный диаметр водопровода, мм | Нагрев, сек | Время соединения, сек |
| 16 | 5 | 4 |
| 20 | ||
| 25 | 7 | |
| 32 | 8 | 6 |
| 40 | 12 | |
| 50 | 18 |
Стоит перегреть трубу — и расплавленный пластик уменьшит ее просвет
У пайки водопровода своими руками есть несколько тонкостей.
- При совмещении трубы и фитинга с насадкой паяльника и при соединении деталей друг с другом их нельзя поворачивать вокруг продольной оси. При повороте на поверхности пластика останутся волны, которые снизят качество соединения, оставив внутри фитинга полости;
- Пайку можно начинать не менее чем через пять минут после включения паяльника;
- Подвергать соединение эксплуатационным нагрузкам можно лишь после полного охлаждения (2 минуты для диаметров 16-25 мм и 4 минуты для диаметров 32-50 мм);
- Трубы полипропиленовые горячего водоснабжения армированные алюминием перед сваркой с фитингом нуждаются в зачистке. Шейвер или торцеватель (эти инструменты отличаются лишь положением ножей) удаляют внешний или внутренний слой фольги, позволяя сварке объединить фитинг с внутренней полимерной оболочкой трубы.
Удаление армирующего слоя с помощью шейвера

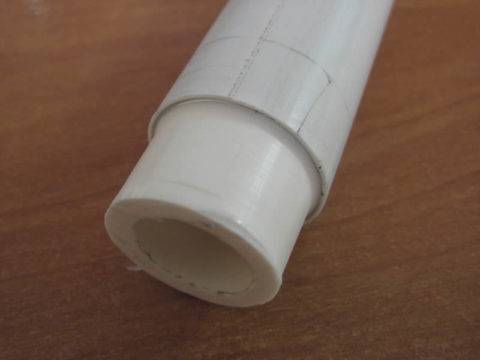

Зачищенная труба: фитинг сваривается с внутренней полипропиленовой оболочкой
Как прокладывать
Несмотря на армирование, длинный розлив или подводка ГВС будут заметно менять свои размеры при колебаниях температуры.
Отсюда вытекают особенности их монтажа:
Повороты водопровода не должны жестко фиксироваться: колено на изгибе выполняет функции компенсатора удлинения;
Самокомпенсация полипропиленового водопровода ГВС
На длинных прямых участках ввариваются компенсаторы — сильфонные, кольцевые или П-образные;
На фото — стояки ГВС и полотенцесушителей с кольцевыми компенсаторами
- Крепление труб вблизи компенсаторов должно быть скользящим. Неподвижные крепления должны обеспечивать удлинение участка водопровода в направлении ближайшего компенсатора;
- При прокладке полипропиленового водопровода ГВС в штробе или стяжке он изолируется материалом с низким коэффициентом трения (обычно — вспененным полиэтиленом). На изгибах труб в штробах нужно оставлять компенсационные просветы размером около 10 миллиметров.
Укладка полипропилена в стяжку: трубы упакованы в теплоизолирующие оболочки из вспененного полиэтилена
https://youtube.com/watch?v=fKf2kG7gHvw
Основные технические характеристики
При полимеризации веществ синтетического происхождения получается композитный материал. Одним из его видов является полипропилен. Полимерные трубные элементы обладают следующими характеристиками:
- устойчивостью перед химически активными жидкими средами;
- высокой прочностью при сжатии, растягивании и изгибе;
- отличной износостойкостью;
- хорошей тепло- и электроизоляционной способностью;
- небольшим линейным удлинением во время нагрева;
- тепловой емкостью, равной 2,0 кДж/(кг*°С);
- 50-процентной пластичностью, потом начинается текучесть полимера;
- плотностью, составляющей 0,92 кг/см³;
- малой теплопроводностью.
К значимым характеристикам полипропилена также относится рабочий температурный интервал. Его диапазон составляет от -15 до +120°С.
ГОСТ
В соответствии с действующими требованиями водопроводные ПП трубы производят с гладкой поверхностью как снаружи, так и внутри. Их характеристики по ГОСТу составляют:
- максимальное изменение предела текучести от первоначального состояния — 20%;
- профильная высота после удаления литников — от 0,3 до 0,5 мм;
- температурные значение ползучести по Вика — не более или в пределах от +80°С до +115°С.
Продукция может иметь маленькие дефекты в продольном направлении. Это волнообразные образования и полосы, границы которых находятся в пределах допустимых значений. При этом на всех поверхностях изделий не допускается наличие вздутий, ракообразных дефектов, сколов, инородных включений, трещин и раковин.
Используемые в системах полипропиленовые фитинги должны иметь высокое качество. Герметичность соединительных элементов обязана составлять от 5000 до 10000 циклов.
Маркировка

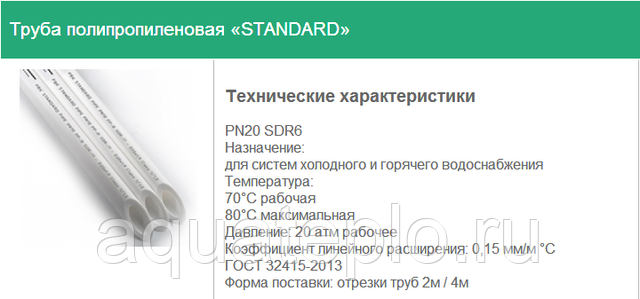

Правильно выбрать трубопроводные элементы для каждого вида системы позволяет маркировка изделий. Сортамент зависит от эксплуатационных условий и назначения продукции.

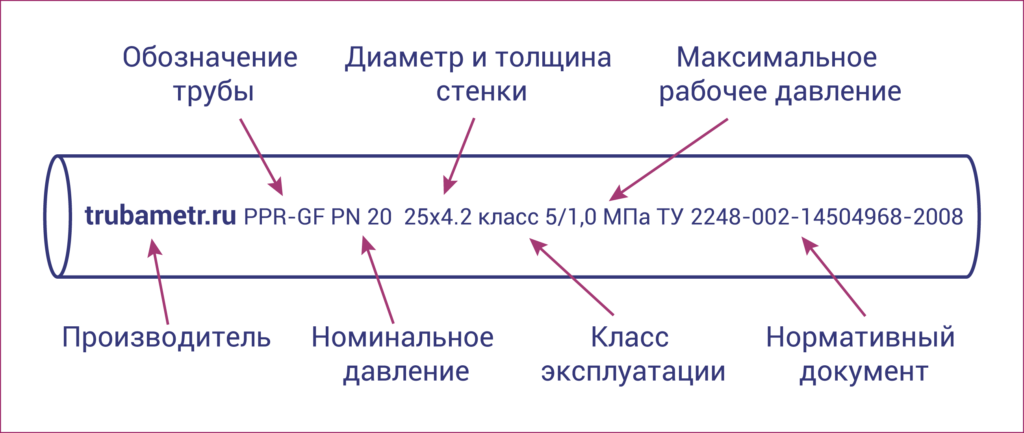

Маркировка полипропиленовых труб для водоснабжения
При маркировке используется базовый артикул. Для обозначения также дополнительно применяются несколько типов сокращений.
Базовый артикул позволяет узнать:
- Что изделие является трубой. Соответствующее слово указывается в начале стандартного обозначения.
- Используемый материал при изготовлении — структуру трубы.
- Величину отношения оптимального диаметра изделия по наружной поверхности к толщине стенки. Перед значением указывается аббревиатура SDR.
- Наружную профильную величину.
- Толщину стенки.
- Эксплуатационный класс.
- Максимально допустимое давление — обозначается PN и обычно составляет от 1 до 2,5 МПа.
- ГОСТ.
При маркировке изделий также может отображаться область применения продукции. Для этого используется определенный цвет:
- белый — водопровод;
- серый — отопление, ХВС и ГВС;
- черный — дренажные и канализационные системы;
- зеленый — автономные сети водоснабжения в пределах частной территории.
Производители могут наносить дополнительные обозначения. Это знак торговой марки, дата производства, наличие сертификата качества, номер партии.

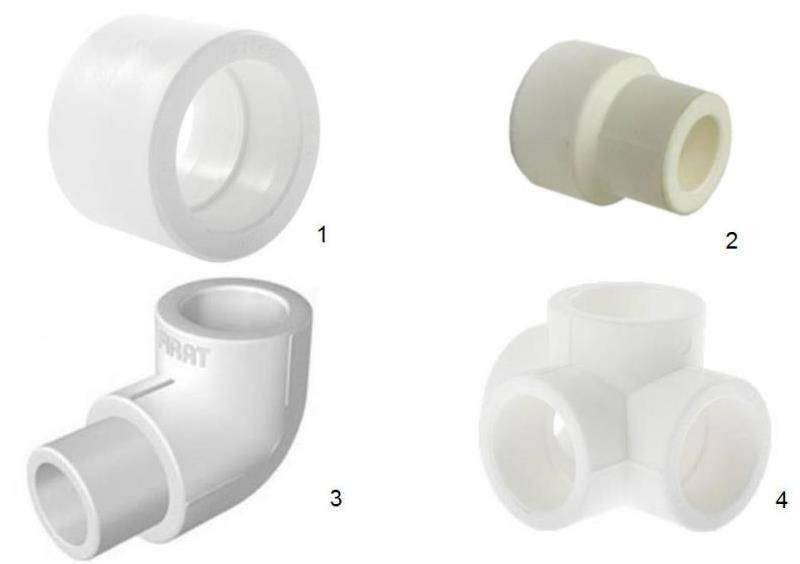

Фитинги
Для полипропиленовых труб производится полный ассортимент фитингов, запорной и регулирующей арматуры и вспомогательных монтажных элементов. Стандартный набор включает в себя:
- колено 90о;
- тройник;
- заглушка;
- проходная муфта;
- шаровый кран;
- фильтр грубой очистки;
- фитинги переходники на резьбовое соединение под металл (с внутренней или внешней резьбой, американка).
Используя весь доступный набор элементов, из полипропилена собираются системы практически любой конфигурации, с учетом комбинирования материалов. Производители выпускают под каждую партию труб набор фитингов и переходников.

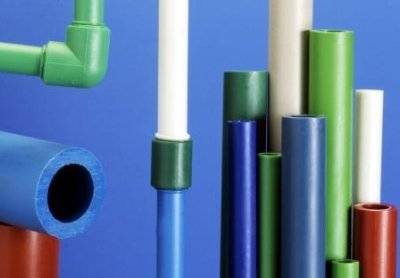

Цвет изделий
На рынке присутствуют ППР трубы из материала разных цветов. Есть ли разница при выборе? Можно ли говорить о том, что серая труба лучше белой?
Вокруг этого показателя специалисты ломают копья: одни считают, что оттенки ни на что не влияют, и что это просто маркетинговый ход. Однако существует множество описаний изделий, различающихся по цвету, в которых представлены разные эксплуатационные, рабочие и экономические характеристики.
Для удобства оценок сведены в таблицу:
| Цвет труб | Эксплуатационные свойства |
| Белый | Большой срок эксплуатации. Максимально выдерживаемое давление – двадцать пять бар. Невысокая стоимость. Не подвержены коррозии. |
| Серый | Возможностьвыдерживать повышенные температуры Способность устоять в агрессивных средах: кислотных и щелочных. Большой период эксплуатации. Экологичность. Высокий уровень герметичности. |
| Черный | Невосприимчивость к воздействию ультрафиолетовых лучей. Способность устоять в агрессивных средах. Неподверженность рассыханию. Повышенная прочность |
| Зеленый | Дешёвый вариант, рабочее давление низкое. Годится, пожалуй, для дачного душа и полива огорода. |
Каковы особенности применения полипропиленовой трубы 40 мм для отопления
При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.
При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.
Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.
Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.
Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.
Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.
Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.
К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.
Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.
Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.
Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
16 | 10,6 | 2,7 | ||||
20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
32 | 26 | 3 | 21,2 | 5,4 | 21,2 | 3 |
40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 |
75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 |
90 | 73,6 | 8,2 | 6 | 15 | ||
110 | 90 | 10 | 73,2 | 18,4 |
Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб
Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.
Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):
16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).
Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.
Обратимся к таблице соответствия скорости к количеству тепловой мощности.
В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.
Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:
4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);
При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.
Достоинства
–>
Неармированная труба PN 20 отечественного производства, предназначенная для нужд горячего водоснабжения, обойдется при диаметре 20 мм всего в 23 рубля за погонный метр;
Труба для нужд ГВС без армирования
- Армированная волокном труба того же диаметра стоит 40 рублей за метр, а армированная алюминиевой фольгой — 57 рублей;
- Муфта для соединения 20-миллиметровых труб порадует покупателя ценником всего в 2,8 рубля, тройник того же размера стоит 5 рублей 70 копеек.
Фитинги для полипропиленовых трубопроводов конструктивно просты и поэтому предельно дешевы
Однако дешевизна не сыграла бы решающей роли, если бы не прочие свойства полипропилена:
- Трубы долговечны. На горячей воде они служат не меньше 25 лет, на холодной — и вовсе от 50. Сравните их ресурс, к примеру, со сроком службы на водоснабжении черной стали (15 лет);
- Гладкая внутренняя поверхность полипропиленовых труб не зарастает отложениями. Стало быть, не снижается пропускная способность водопровода и не растет со временем его гидравлическое сопротивление;
- Сварные соединения с фитингами — необслуживаемые. Они превосходят прочностью цельную трубу и могут укладываться в стяжки и штробы;
Сварное соединение не уступает цельной трубе прочностью, а превосходит его
- Внешний вид трубопровода сохраняется десятилетиями. Его не нужно периодически красить и очищать от ржавчины;
- Полипропилен —диэлектрик, что исключает поражение током при, к примеру, попытках соседей сэкономить электроэнергию путем заземления электроприборов на водопровод;
- Он обладает низкой теплопроводностью. Это означает, что горячая вода в трубах будет медленнее остывать, а стояки и подводки ХВС не покроются конденсатом в летнюю жару.
Конденсат на стальной трубе холодного водоснабжения
Армирование
Оно выполняется:
| Изображение | Тип армирования |
Армирование алюминием | Алюминиевой фольгой, вклеенной между двумя слоями полипропилена. |
Армирование минеральным волокном | Фиброй (рубленным минеральным волокном), включенным в состав среднего слоя полимера в структуре трубы |
Считается, что задача армирования — обеспечить максимальную прочность трубы на разрыв. И действительно, максимальное рабочее давление в 25 атмосфер типично для армированных труб; однако на этом функции армирующего слоя не заканчиваются.
Трубы PN25 с армированием базальтовым волокном (сверху) и алюминием (снизу)
Одна из особенностей полипропилена — крайне высокий коэффициент удлинения при нагреве. При подаче в полипропиленовый водопровод с комнатной температурой воды, нагретой до 70 градусов, каждый его погонный метр удлинится на 6,5 мм (против, к примеру, 0,5 мм у стального трубопровода).
Удлинение полипропиленового трубопровода при нагреве
Армирование заметно сокращает изменение размеров при нагреве:
- Фибра уменьшает удлинение до 3,1 мм;
- Алюминиевая фольга еще эффективнее: с ней полипропиленовые трубы армированные для горячего водоснабжения удлиняются при нагреве на 50°С всего на 1,5 мм/м.пог.
Особенности ППР труб
Основные достоинства:
- Длительный срок службы.
- Невысокая цена.
- Отсутствие процессов коррозии, свойственной металлам.
- Гладкая внутренняя поверхность позволяет повышать напор жидкости.
- Тихая транспортировка воды или других жидкостей.
- Простые в исполнении монтажные работы.
- Можно ставить краны без использования резьбовых соединений, используя оборудование для пайки.
- Нет необходимости в периодическом техническом обслуживании трубы и стыковых соединительных блоков. Это позволяет вмонтировать ее под пол или под штукатурный отделочный слой и забыть на долгий период.
Наряду с положительными качествами и особенностями, нельзя забывать о некоторых недостатках при выборе полипропиленовых труб. Трубы обладают малой пластичностью и плохо гнутся, что не позволяет делать угловую проводку. Необходимы промежуточные соединительные муфты соответствующего профиля, изогнутые под тем углом, на который нужно повернуть трубопровод. Если при монтаже происходит повреждение материала, изделие придется выбросить и заменить на новое. Если возник брак, конструкция уже не сможет быть отремонтирована. Весь участок собранных труб придется вырезать и смонтировать заново. Для монтажных работ нужны специальные ножницы для резки труб и паяльное оборудование.
Часть проблем снимается благодаря комплектации: большое количество вспомогательных деталей – фитингов и муфт дает возможность сборки и создания конструкций из труб различных конфигураций, вплоть до самых сложных.
Как определить необходимый диаметр трубы
Внутренняя окружность трубы и внешнее сечение имеют роль для гидродинамических свойств водопровода.
Факторы, влияющие на пропускную способность:
- 1.сколько источников.
- 2.назначение водоотведения.
- 3.напор воды.
- 4.предполагаемая нагрузка.
- 5.количество потребителей.
- 6.удаленность разных концов подключения.
Трубы с сечением 32 миллиметра используют для подключения к центральному стояку водопровода. Трубы, имеющие наружный диаметр от 16 до 25 миллиметров, подходят для прокладки внутридомовых систем водопровода. Трубы с большим сечением укладывают в наружной системе канализации, и трубопроводах многоквартирных домов.
Трубы, подходящие для прокладки водопровода. Чтобы правильно подобрать элементы водопроводной системы, необходимо определиться с компанией производителем продукции, изучить отзывы и потом определиться с видом труб.
Особенности горячего водоснабжения. Выбирая трубы для горячей воды, надо знать о свойствах расширения труб при горячих температурах. При каждом повышении на десять градусов, трубы без армирования увеличиваются в длину на 1.25 миллиметра, с армированием на 0.32 миллиметра. Поэтому для горячего водоснабжения применяют только армированные трубы. Они выдерживают температуры до 75 градусов.
Маркировка на трубах должна обозначаться PN 20 либо PN 25 и давление от 2 до 2.5 МПа.
Особенности холодного водоснабжения. Для организации транспортировки холодной воды подойдут трубы с одним слоем или армированные
Для холодного водоотведения важно знать напор и удаленность от источника воды
Подходящим вариантом станут трубы с разрешенной максимальной температурой до двадцати градусов и с давлением в десять бар. Трубы принадлежат первому классу с серым либо белым цветом, маркировки PN 10 либо PN 16.
Особенности отопительной системы. Чтобы определиться с маркой, надо знать температуру транспортировки воды, которая зависит от особенностей имеющихся приборов для отопления, их характеристики, метода питания системы.
Выбор производителя. Среди производителей полипропиленовых труб выделяют компании разных стран. Каждый производитель применяют индивидуальную технологию, от которой зависят основные характеристики изделий.
Самыми популярными считаются производители из Германии, например, Banninger или Rehau, из Италии марки Валтек. Они выполняют продукцию согласно европейским стандартам, имеют высокое качество.
Турецкие компании считаются экономным и качественным аналогом вышеперечисленных труб, например, марки TEBO или Vesbo. Продукция проходит тройной контроль качества.
На последнем месте продукция из России, Белоруссии, Китая. Например, марка BLUE OCEAN из Китая, ПроАква либо Политек из России.
